核心要點摘要

電阻應變式稱重傳感器通過彈性體形變驅動應變片電阻變化，經惠斯通電橋轉換為電壓信號，實現重量到電量的轉換。其核心參數包括靈敏度系數（金屬片約2.0~2.6）、線性度（0.01%~0.1% F.S.）及溫度補償需求，需通過材料選擇、電路設計及安裝工藝優化提升精度。

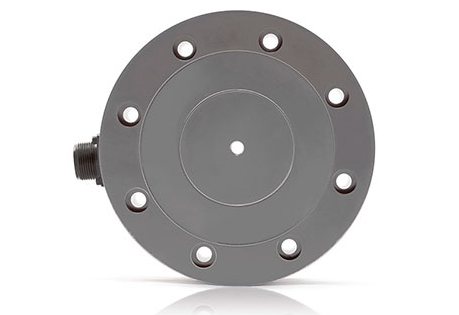

一、稱重傳感器如何實現“重量-電量”的精準轉換？

當物體放置在稱重平臺上時，系統需快速、穩定地輸出與重量成比例的電信號。這一過程涉及三個核心挑戰：

微觀形變捕捉：彈性體在受力時僅產生微米級形變，如何將其轉化為可測量的物理量？

信號放大與抗干擾：電阻變化量?jī)H占初始值的0.1%~0.3%，如何從微弱信號中提取有效數據？

環境適應性：溫度波動、機械振動等外部因素如何影響測量穩定性？

二、電阻應變技術的三重轉換機制

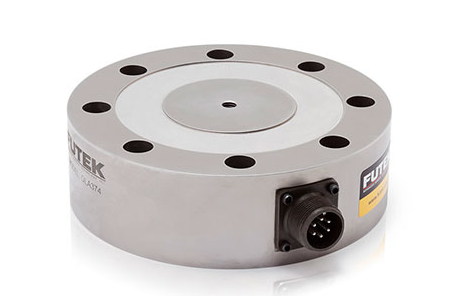

1. 彈性體：形變場的“發生器”

彈性體通常采用鋁合金或不銹鋼材質，其設計需滿足兩個條件：

均勻應變分布：通過懸臂梁、剪切梁等結構，使受力區域產生線性應變場。例如，盲孔懸臂梁的底部中心可產生純剪應力，應變片粘貼于此可最大化靈敏度。

高回彈性：材料需在卸載后迅速恢復原狀，避免塑性變形導致測量誤差。例如，某些高強度合金在承受數萬次循環載荷后，形變恢復率仍可保持在99.9%以上。

2. 應變片：電阻變化的“傳感器”

金屬箔式應變片由康銅合金制成，其核心原理是“形變導致電阻變化”。當應變片隨彈性體拉伸或壓縮時，內部金屬柵絲的長度和截面積會發生微小改變，從而引起電阻值變化。例如，一個長度為10毫米的應變片，在受到1微應變（即長度變化0.0001毫米）時，電阻變化量約為初始值的0.2%。

關鍵設計：應變片采用柵狀結構，通過增加有效長度提升靈敏度，同時減小橫向效應干擾。柵絲寬度通常為0.02~0.05毫米，間距控制在0.1~0.2毫米，以平衡靈敏度與穩定性。

3. 惠斯通電橋：信號轉換的“放大器”

全橋式等臂電橋通過四個應變片組成閉合回路，其輸出電壓與電阻變化成比例。當彈性體受力時，對稱布置的應變片會分別產生拉伸和壓縮形變，導致電橋兩側電阻變化方向相反，從而放大輸出信號。例如，若單個應變片電阻變化為0.1%，全橋配置可使輸出電壓提升4倍。

優勢：

溫度自補償：對稱布置的應變片可抵消溫度引起的電阻漂移。

側向力抑制：通過差分輸出消除非軸向載荷干擾。

靈敏度提升：全橋配置使輸出電壓是單臂電橋的4倍。

三、問題解決：從理論到實踐的三大優化策略

1. 誤差補償：消除非線性因素

機械滯后補償：通過實驗建立載荷-輸出曲線校正模型，修正彈性體蠕變引起的誤差。例如，在加載-卸載循環中，記錄不同載荷下的輸出值，并生成補償表嵌入傳感器軟件。

溫度漂移抑制：在電橋中引入溫度補償應變片，或通過數字濾波算法動態修正輸出信號。例如，某些傳感器內置溫度傳感器，實時監測環境溫度并調整輸出值。

2. 安裝工藝：確保應變傳遞效率

表面處理：彈性體粘貼區域需經噴砂、清洗處理，粗糙度達Ra0.8μm以上，以增強膠層附著力。例如，噴砂處理可使表面粗糙度提升10倍，顯著提高膠接強度。

對中校準：使用激光定位儀確保應變片軸向與主應力方向偏差≤1°，避免剪切應變干擾。例如，1°的偏差可能導致測量誤差增加0.2%。

3. 電路設計：提升抗干擾能力

屏蔽隔離：信號線采用雙絞線并包裹金屬屏蔽層，接地電阻≤4Ω。例如，雙絞線可減少電磁干擾，屏蔽層可阻隔外部噪聲。

電源凈化：在電源輸入端增加LC濾波電路，抑制電源紋波對電橋的干擾。例如，LC濾波電路可將電源噪聲降低至原來的1/10。

四、延伸問答：關于電阻應變式傳感器的深度探討

Q1：半導體應變片與金屬應變片有何區別？

A：半導體應變片基于壓阻效應，靈敏度是金屬的50~100倍，但溫度穩定性較差，適用于動態測量場景；金屬應變片則以穩定性見長，常用于工業稱重。

Q2：為什么稱重傳感器需要“過載保護”？

A：超過額定載荷30%的沖擊力可能導致彈性體永久變形，甚至使應變片斷裂。過載保護結構（如機械限位柱）可吸收多余能量，延長傳感器壽命。

Q3：如何判斷傳感器是否損壞？

A：可通過以下步驟排查：

測量輸入/輸出電阻，是否與標稱值偏差＞5%；

檢查絕緣電阻（≥2000MΩ）；

加載測試：輸出信號是否隨載荷線性變化。

Q4：傳感器能否在高溫環境下工作？

A：普通傳感器適用溫度范圍為-20℃~+60℃。高溫場景需選用耐熱應變片（如鉑鎢合金）及高溫膠粘劑，并增加散熱設計。

Q5：為什么多傳感器系統需要“角差調整”？

A：當多個傳感器并聯使用時，安裝高度差異會導致載荷分配不均。通過調整電橋激勵電壓或增益電阻，可統一各傳感器輸出特性，確保測量一致性。

本文總結

電阻應變式稱重傳感器的核心技術在于“彈性體形變-應變片電阻變化-電橋電壓輸出”的三重轉換。通過優化材料選擇、電路設計及安裝工藝，可實現0.01%級精度與±0.02% F.S.的線性度。未來，隨著柔性電子與MEMS技術的發展，微型化、智能化的應變傳感器將進一步拓展其在生物醫療、航空航天等領域的應用邊界。
